产品介绍

一、产品功能简介

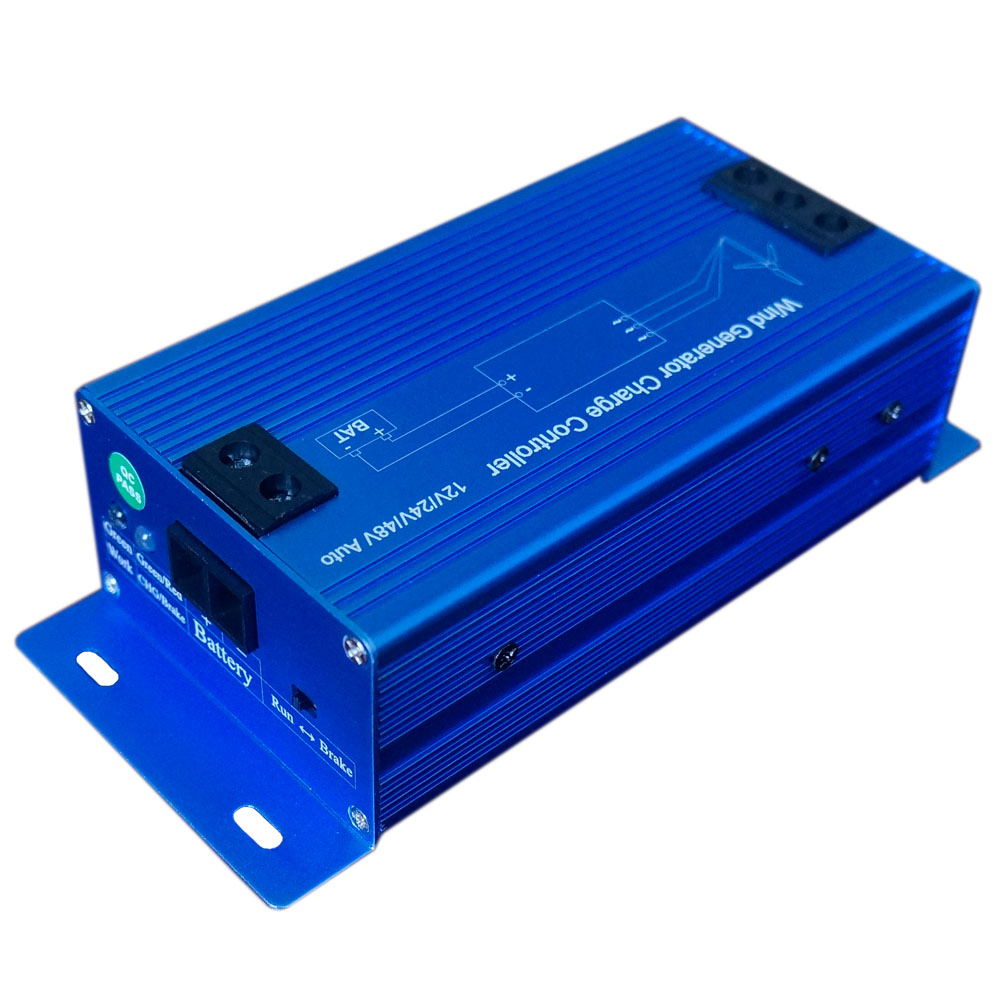

    DWC系列风机专用充电控制器是我司针对小型风机开发的最新一款充电控制器，控制器体积小，方便安装，采用铝型材外壳，可以很好的利用壳体散热，进一步向高度集成化和小型化发展，新一代控制器具有充电指示，充满指示，手动刹车等功能，满足光大客户实际使用需求。电路采用并联式卸荷设计，可以更好的保护风力发电机和蓄电池，元器件采用纯进口IR集成芯片和功率元器件。先进的设计方案，高品质的进口元器件是产品稳定性和可靠性有力保障。

产品特点：

 ♠  风机专用充电控制器

 ♠  12V/24V/48V自动识别

 ♠  三相软刹车技术，更完美的保护风机

 ♠  手动刹车功能，紧急情况下，保证系统安全

 ♠  全新蓄电池反接保护，更加适应使用现场条件的多变性

 ♠  充电、充满LED状态指示，显示更直观

注意：

1、收到控制器之后，目测外观有无明显损坏。如有，请及时与供货商联系。

2、选择对应工作电压的蓄电池，正确的连接正负极，严禁接反！

3、连接风机的导线，风机的三根线不分先后顺序。

4、将控制器手动开关打到“Run”档。充电系统即可正常运行。

接线示意图：

二 电气连接



图a

1、图a是控制器端口接线图。

数字说明：

1是蓄电池的正负极接口 “+”代表蓄电池正极，“-”代表蓄电池负极，本控制器带有蓄电池防反接功能，若蓄电池正负极接反，控制器将不会有任何显示，当蓄电池正负极正确连接后，等待大约10秒钟，控制器CHG/Break指示灯将会有闪烁。闪烁次数和对应蓄电池额定电压参照下表。

序号	闪烁次数	蓄电池额定电压	识别范围
1	3	12V	蓄电池电压≤17V
2	4	24V	17V＜蓄电池电压≤35V
3	5	48V	35V＜蓄电池电压≤70≤

2绿色LED指示灯，当系统正常工作时，Work指示会被点亮。

3 CHG/Break指示灯，当蓄电池充电电流大于1A时，CHG/Break指示灯将显示绿色，当蓄电池充满或者控制器处于刹车或者控制器过温状态时，CHG/Break指示灯将显示红色。

4紧急开关，开关处于“Break”档，系统处于紧急制动状态，同时CHG/Break指示灯会显示红色，处于“Run”档，控制器处于正常工作状态。

5风力发电机接线端，依次接入风力发电机的三根线即可，如是直流风机或者单项风机，风机线任意接入三个端子中的两个即可。本控制器兼容市场上的三相，单相和直流风机。

本机接线简单，操作方便！

三 主要技术参数

型号	DWC0615A
控制系统额定电压	12V/24V/48V 自动识别
额定电流	15A
蓄电池过充保护	15V/30V/60V
温度补偿（选配）	8mV/℃/2V（可调） -20～65℃
工作环境温度	－20～＋55℃ 35～95%RH（无结露）
储存环境温度	－30～＋65℃
使用海拔	≤5500 M
净重	0.5kg
外壳材质、尺寸	铝型材  184*77.5*50mm
保护功能	蓄电池防反接，过充保护，防雷，限流保护、过温、风机自动刹车和手动刹车
为更好的服务客户，我司可根据客户要求调整相应参数
