产品介绍
产品概述：

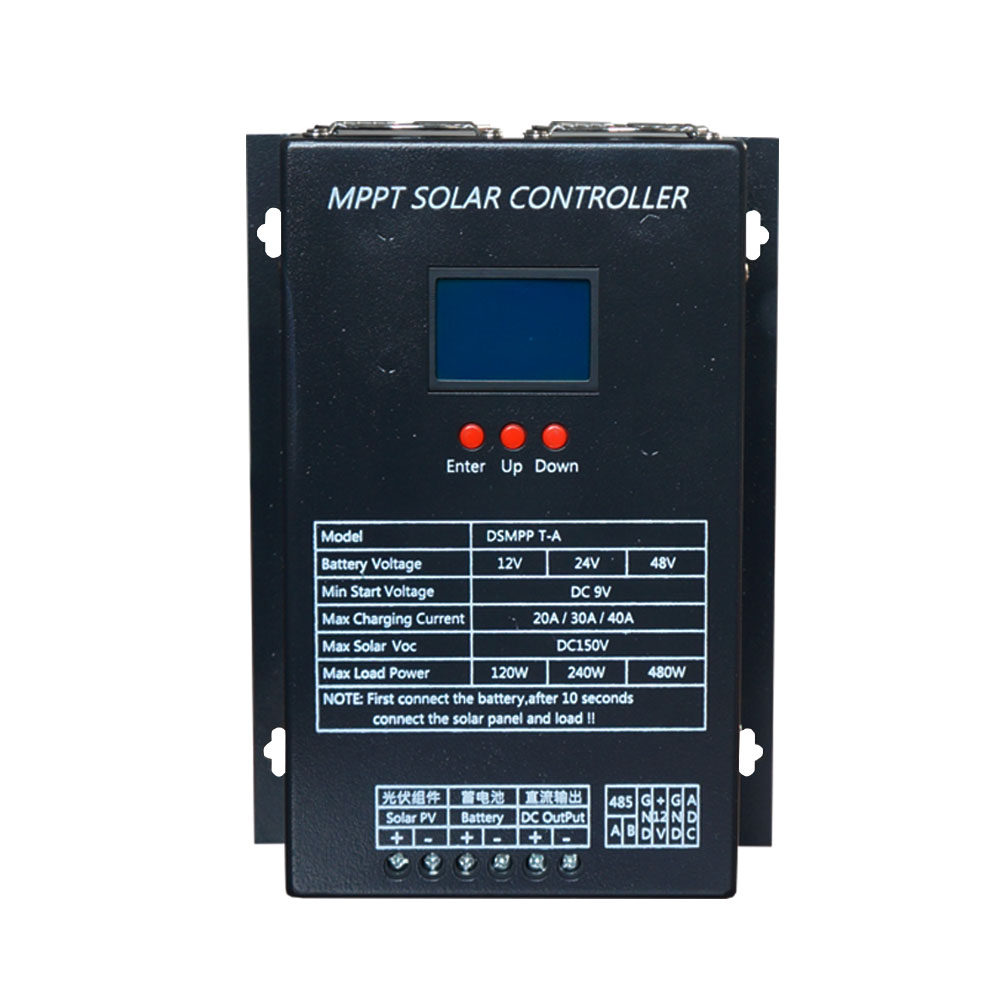

为适应离网型光伏发电系统的发展和升级换代需要，本公司设计出一款高性价比、具有最大功率跟踪（MPPT）的光伏充放电控制器，控制器基于STM32增强型MCU解决方案，具有控制精准，运算速度快，控制灵活优点。
此款MPPT控制器采用实时的功率跟踪算法，使光伏发电系统时刻处于更好的发电状态，同时控制器还具有多重保护功能。比如过充、过放、充电限流和放电限流等多重保护。既可以充分的利用太阳能资源，又可以保护蓄电池组以及控制器本身的安全运行。
为更好的服务客户，本控制器采用12V/24V/48V自动识别（通用款）、亦可以根据客户需求定制加入36V/72V 自动识别功能；双电源供电，蓄电池和太阳能电池板均可向控制器供电（在蓄电池严重馈电的情况下，控制器转为太阳能电池板供电，整个系统一样正常运行）。单体充电电流可高达60A，亦可以多机并联工作，使系统容量根据项目需求进行扩容。产品自带RS485通讯接口，无需用户额外配置，更大限度的减小用户的系统组态成本。
产品特点：
★ 基于STM32（意法半导体32位MCU）解决方案，速度更快，控制更灵活。
★ 12V/24V/48V自动识别（可定制36V/72V自动识别）。
★ MPPT算法实时调整，使光伏发电系统处于更优的工作状态。
★ LCD（128*64点阵）液晶显示，实时查看系统的各项参数。
★ 双电源供电，不惧怕电池组馈电。
★ MPPT充电和浮充充电，智能切换。
★ 具有过压、欠压、过热、输出限流等保护功能。
★ 标配RS485通讯接口。
★ 可选配外接温度传感器，实现系统的温度补偿。
★ 可选配外接液位传感器，实现光伏提水智能控制。
★ 可选配GPRS模块，实现远程监视系统的运行。
应用领域
★ 小型离网光伏电站
★ 铁塔通信基站、高速公路等无人区的电力供应
★ 光伏监控
★ 家用光伏电站
★ 沿海海岛，偏远山区，边防哨所等电力供应不足或电力短缺的地区
★ 草原牧区，自然保护区等电力供应
可添加功能模块：
★ 温度补偿
★ 互联网模块（WIFI/4G）
★ 水位控制
主要技术参数：
产品型号 | DSMPPT-A | ||||
系统电压 | 12V/24V/48V 自动识别 | ||||
产品规格 | 20A/30A/40A/50A/60A | ||||
识别范围 | 12V系统 | 0~18V | |||
24V系统 | 18V~36V | ||||
48V系统 | 36~64V | ||||
充电模式 | 最大功率跟踪（MPPT）/浮充 | ||||
最大功率跟踪方式 | 实时跟踪 | ||||
响应时间 | 40us | ||||
MPPT效率 | ≥95.8%; ≤99.3% | ||||
光伏组件输入 | |||||
最大输入电压 | DC150V | ||||
建议输入工作电压 | 12V系统 | ≥20V | |||
24V系统 | ≥40V | ||||
48V系统 | ≥60V | ||||
太阳能板最大功率 | 12V系统 | 290W-20A/440W-30A/580W-40A/725W-50A/870W-60A | |||
24V系统 | 580W-20A/880W-30A/1160W-40A/1450W-50A//1740W-60A | ||||
48V系统 | 1160W-20A/1760W-30A/2320W-40A/3000W-50A/3480W-60A | ||||
控制器输出 | |||||
适用电池类型 | 铅酸、胶体、锂电池等储能电池 | ||||
输出额定限流 | 20A/30A/40A/50A/60A（用户可设置） | ||||
浮充电压 | 12V系统 | 14V（用户可设置） | |||
24V系统 | 28V（用户可设置） | ||||
48V系统 | 56V（用户可设置） | ||||
欠压保护 | 12V系统 | 10.8V（用户可设置） | |||
24V系统 | 21.6V（用户可设置） | ||||
48V系统 | 43.2V（用户可设置） | ||||
直流输出 | 模式1：常开；模式2：常闭；模式3：光控开+光控关；模式4：光控开+时控关；模式5：水位控制 | ||||
直流输出规格 | 10A（限流） | ||||
显示 | |||||
LCD显示 | 光伏组件输入参数、蓄电池参数、直流输出参数，发电功率、负载耗电功率、温度等 | ||||
其他 | |||||
保护功能 | 光伏反充保护、输入极性反接保护、过热保护、过载保护、过流保护等 | ||||
扇热方式 | 强制风冷 | ||||
产品尺寸、重量 | 净尺寸：225mm*163mm*70mm 包装尺寸：275mm*185mm*115mm 2.2kg | ||||
使用环境 | 干燥、清洁、通风、无易燃、易爆、易腐蚀气体 温度：-20°～+50°C 湿度：≤90%（无结露） | ||||
储存温度 | -40℃ ~ +75℃ | ||||
为了更好的服务于客户，我公司可根据客户要求调整和配置参数。 | |||||
注：本公司保留产品变更权利，产品更新恕不另行通知。
