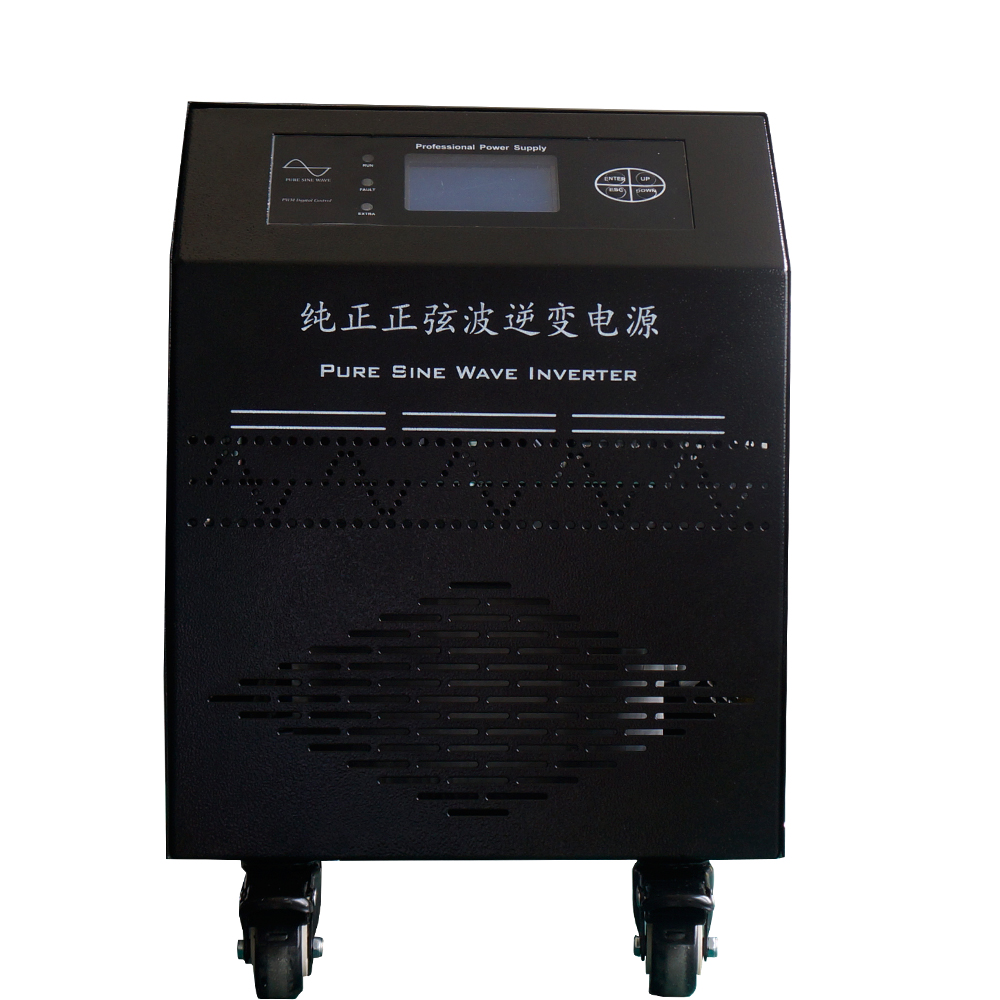

产品介绍
产品特点：
本电源采用STM32 系列(M3)专用微处理器(CPU)控制，主电路采用国际知名品牌的大功率MOSFET或英飞凌/三菱/富士等国际著名名牌智能功率IGBT模块(IPM),输出220v50Hz纯正弦波,具有瞬态响应好、波形失真小、输出电压稳定等特点,并同时具有优良的EMI指标。
本电源采用液晶屏显示，H桥四路独立驱动，设有直流输入过、欠压保护,直流输入极性接反保护,交流输出过电压、过功率、短路保护,机内过热保护，当逆变器保护功能生效后，逆变器停止输出，当逆变器故障（电池过压、欠压、过载、短路、过热等）解除后,逆变器自动重新恢复逆变等一列些技术措施，使得电源的各项性能指标和可靠性具有足够的技术保证。
♠ 无线互联网连接，微信小程序实时查看
♠ 工频环形隔离变压输出，具有更小的空载损耗和更高的效率。
♠ 输出220v50Hz纯正弦波。
♠ 电压、频率、系统状态实时指示。
♠ 多方位全自动保护与SPWM控制系统。
♠ 专设过压、欠压、过热、过载、短路等保护与报警。
♠ 蓝色液晶屏数显逆变器的各项技术参数。
♠ 符合国家标准 GB/T19064-2003 GB/T19115.1-2003 GB/T20321.1-2006
设备联网流程示意图：
应用领域：
♠ 独立风光互补发电电站
♠ 独立户用风光互补发电系统
♠ 移动通信基站、高速公路等无人区域的电力供应等
♠ 沿海海岛、偏远山区、边防哨所等电力供应不足或电力短缺的地区
♠ 政府示范工程、景观照明工程、路灯工程等
♠ 移动通信基站、高速公路等无人区域的电力供应等
♠ 草原牧区、森林防火等电力供应
友情提示：
客户在订逆变器时，需提供以下资料：
♠ 额定的蓄电池电压
♠ 交流输出是单相还是三相
♠ 逆变器的额定输出功率；额定输出电压；额定输出频率
♠ 负载性质：是阻性负载还是感性负载
♠ 是否带市电互补功能：额定交流输入的电压和频率
可添加功能模块：
★ 市电互补模块
★ 互联网模块（WIFI/4G/GPRS）
★ RS232/485通信模块
★ 柴油发电互补模块
主要技术参数
产品规格/型号 | 3KW/4KW/5KW | ||
互联网部分 | |||
联网方式 | 无线联网 | ||
联网模块 | WIFI/4G（二选一） | ||
逆变器部分 | |||
蓄电池额定电压 | 48V | 96V | 120V |
逆变器输出额定容量 | 3KVA/4KVA /5KVA | ||
额定输出电压 | 110/120/220/230/240 VAC | ||
额定输出频率 | 50/60 Hz±0.05Hz | ||
输出波形 | 纯正弦波 | ||
显示方式 | LCD（蓝色液晶屏3.17英寸） | ||
波形失真率（THD） | ≤3%（线性负载） | ||
逆变器整机效率 | ≤93% | ||
逆变器电路拓扑结构 | 全桥式 | ||
电压调整率 | ±2% | ||
负载调整率 | ±4% | ||
空载损耗 | 0.65A±0.05A | ||
逆变器输入过压保护 | 64V | 128V | 160V |
过载保护 | 100%≤负载≤125% 2分钟 | ||
120%≤负载≤150% 20秒 | |||
负载≥150% 10秒 | |||
蓄电池过放保护电压 | 43.2V | 86.5V | 108V |
绝缘强度 | 1500V 1min | ||
保护功能 | 过压、欠压、过流、过温、过载、短路、防雷、防反接、防浪涌 | ||
使用环境 | 干燥、清洁、通风、无易燃、易爆、易腐蚀气体 温度：-20°～+50°C 湿度：≤90%（无结露） | ||
重量（Kg） | 约27Kg/33kg/36kg | ||
机器尺寸 | 净尺寸：540*300*450（长宽高） | ||
为了更好的服务于客户，我公司可根据客户要求调整和配置参数。 | |||
注：本公司保留产品变更权利，产品更新恕不另行通知。
