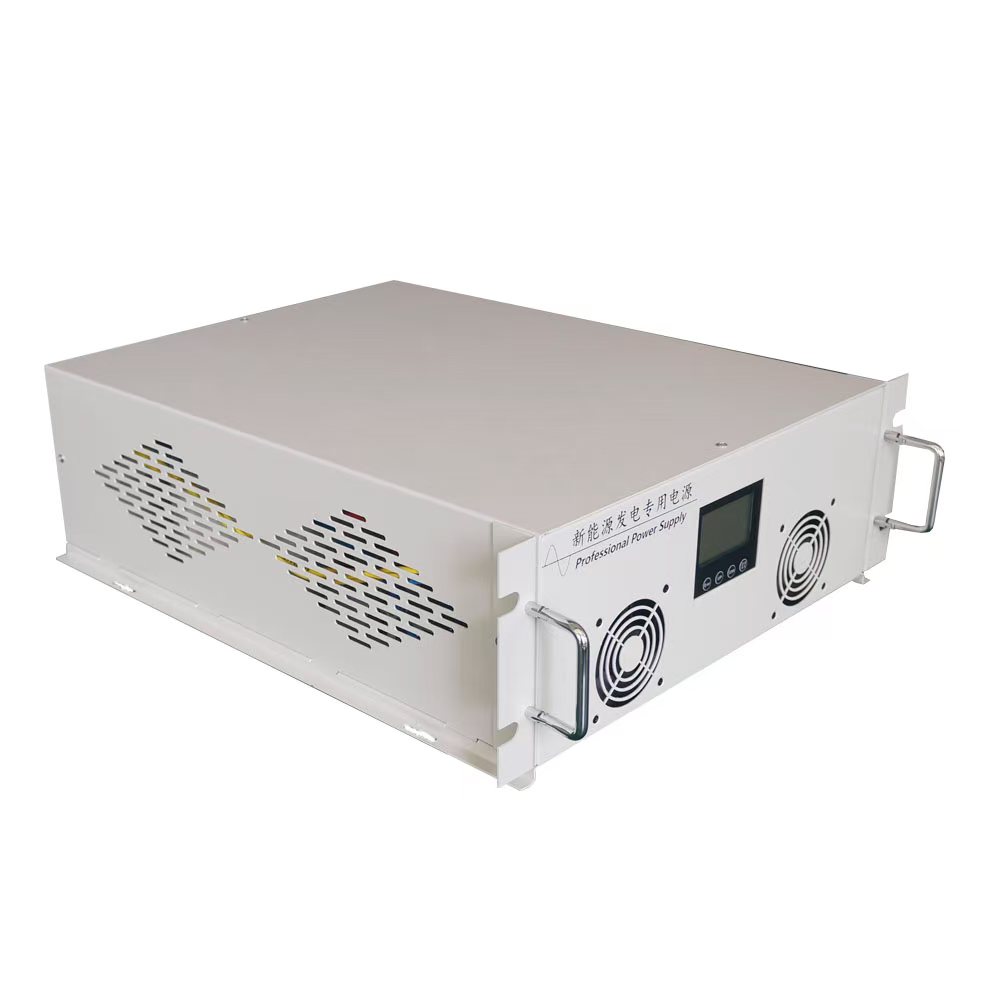

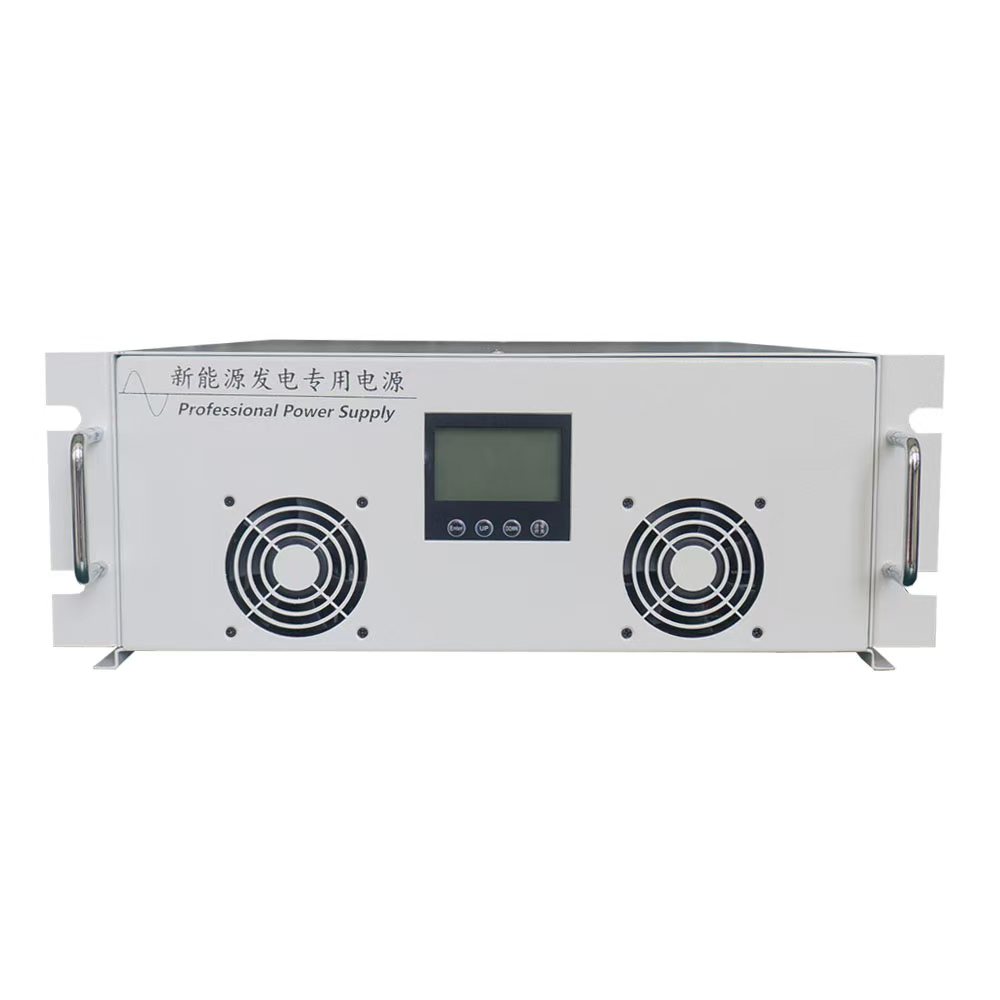

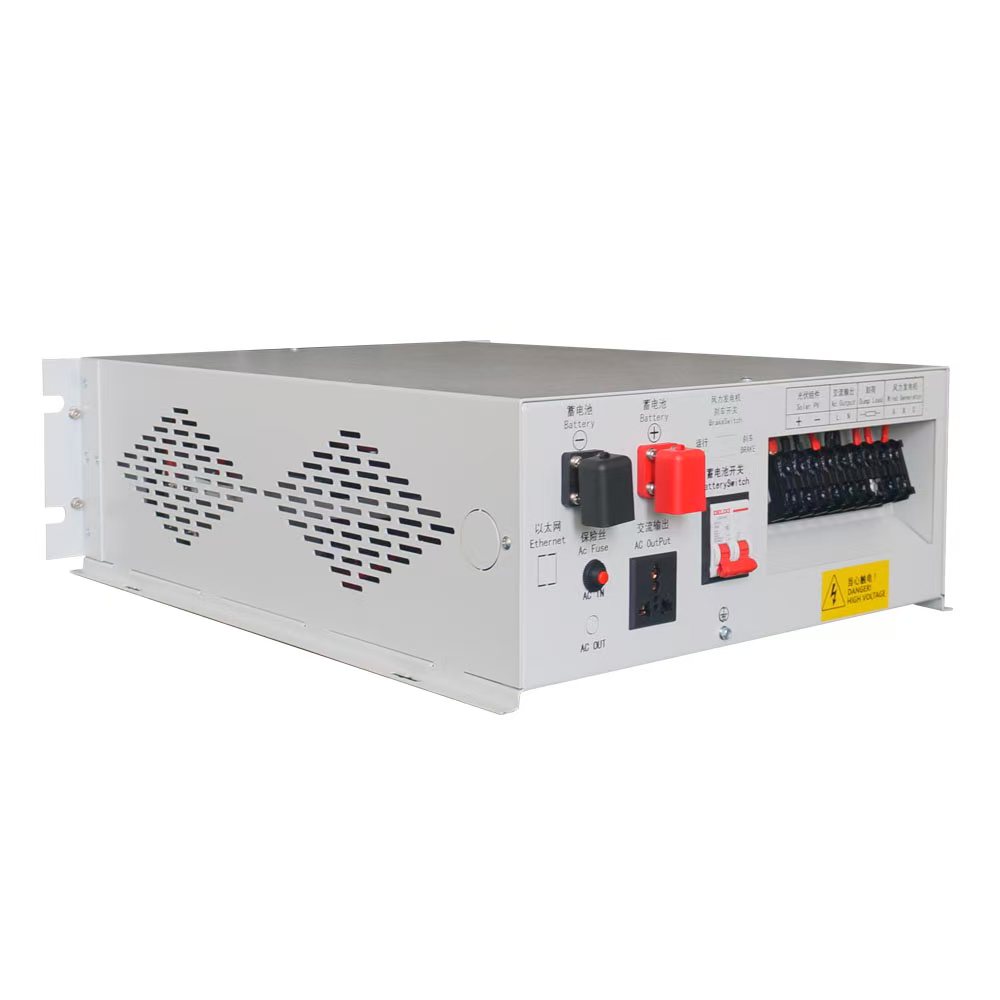

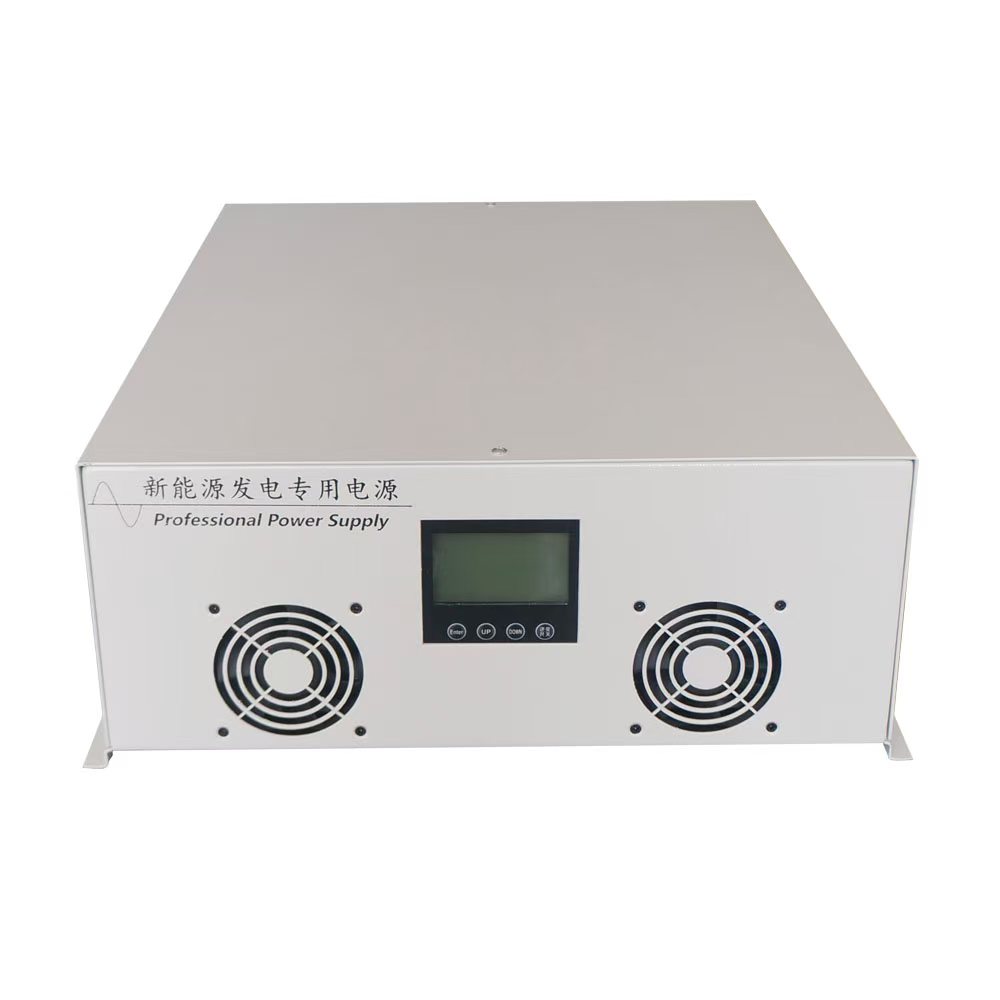

光伏控制逆变一体机—互联网版（WIFI/4G）
产品特点：
本电源采用STM32 系列(M3)专用微处理器(MCU)控制，主电路采用国际知名品牌的大功率MOSFET或英飞凌/三菱/富士等智能功率IGBT模块(IPM),输出220v50Hz纯正弦波,具有瞬态响应好、波形失真小、输出电压稳定等特点,并同时具有优良的EMI指标。
本电源采用液晶屏显示，单独光伏输入，设有直流输入过、欠压保护,直流输入极性接反保护,交流输出过电压、过功率、短路保护,机内过热保护，电池充满自动保护、电池下降自动恢复重新充电等一系列保护措施,使电源的各项性能指标和可靠性具有足够的技术保证。
光伏充电器采用脉宽调制型控制器，在蓄电池达到充满值时，本控制逆变器会使蓄电池电压维持在设定的浮充电压值，避免因蓄电池储能能力下降出现系统震荡。普通的开关型控制器无法避免因蓄电池老化引起的系统震荡。
♠ 无线互联网连接，电脑/手机端随意查看
♠ 纯光伏输入
♠ 工频环形隔离变压输出，具有更小的空载损耗和更高的效率。
♠ 输出220v50Hz纯正弦波。
♠ 电压、电流、系统状态实时指示。
♠ 多方位全自动保护与PWM控制系统。
♠ 专设蓄电池充满PWM无级卸荷与报警。
♠ 蓝色液晶屏数显光伏发电专用一体机。
♠ 符合国家标准 GB/T19064-2003 GB/T19115.1-2003 GB/T20321.1-2006
设备联网流程示意图：
应用领域：
♠ 独立风光互补发电电站
♠ 独立户用风光互补发电系统
♠ 移动通信基站、高速公路等无人区域的电力供应等
♠ 沿海海岛、偏远山区、边防哨所等电力供应不足或电力短缺的地区
♠ 政府示范工程、景观照明工程、路灯工程等
♠ 移动通信基站、高速公路等无人区域的电力供应等
♠ 草原牧区、森林防火等电力供应
友情提示：
客户在订购光伏控制逆变一体机时，需提供以下资料：
♠ 额定的蓄电池电压
♠ 额定的太阳能功率
♠ 交流输出是单相还是三相
♠ 逆变器的额定输出功率；额定输出电压；额定输出频率
♠ 负载性质：是阻性负载还是感性负载
♠ 是否带市电互补功能：额定交流输入的电压和频率
可添加功能模块：
★ 市电互补模块
★ 互联网模块（WIFI/4G/GPRS）
★ RS232/485通信模块
★ 柴油发电互补模块
主要技术参数
产品规格/型号 | 1KW/2KW3KW | ||
互联网部分 | |||
联网方式 | 无线联网 | ||
联网模块 | WIFI/4G（二选一） | ||
控制器部分 | |||
控制器类型 | MPPT/PWM(二选一) | ||
光伏组件最大输入功率 | 3000W | ||
蓄电池额定电压 | 24V | 48V | 96V |
光伏组件最大输入电压 | 150V | 150V | 250V |
蓄电池浮充电压 | 28V | 56V | 112V |
逆变器部分 | |||
蓄电池额定电压 | 24V | 48V | 96V |
逆变器输出额定容量 | 1KW/2KW /3KW | ||
额定输出电压 | 110/120/220/230/240 VAC | ||
额定输出频率 | 50/60 Hz±0.05Hz | ||
输出波形 | 纯正弦波 | ||
显示方式 | LCD（蓝色液晶屏3.17英寸） | ||
波形失真率（THD） | ≤3%（线性负载） | ||
逆变器整机效率 | ≤93% | ||
逆变器电路拓扑结构 | 全桥式 | ||
电压调整率 | ±2% | ||
负载调整率 | ±4% | ||
空载损耗 | 0.65A±0.05A | ||
逆变器输入过压保护 | 32V | 64V | 128V |
过载保护 | 100%≤负载≤125% 2分钟 | ||
120%≤负载≤150% 20秒 | |||
负载≥150% 10秒 | |||
蓄电池过放保护电压 | 21.6V | 43.2V | 86.4V |
绝缘强度 | 1500V 1min | ||
保护功能 | 过压、欠压、过流、过温、过载、短路、防雷、防反接、防浪涌 | ||
使用环境 | 干燥、清洁、通风、无易燃、易爆、易腐蚀气体 温度：-20°～+50°C 湿度：≤90%（无结露） | ||
重量（Kg） | 约15Kg/25kg/35kg 包装重量：约5kg | ||
机器尺寸 | 净尺寸：485*485*180（长宽高 包装尺寸：510*510*210mm | ||
为了更好的服务于客户，我公司可根据客户要求调整和配置参数。 | |||
注：本公司保留产品变更权利，产品更新恕不另行通知。
