产品介绍
产品特点：
本电源采用美国 INTEL专用微处理器(CPU)控制，主电路采用美国仙童M0S或日本三菱公司智能功率IGBT模块(IPM),输出220v50Hz纯正弦波,具有瞬态响应好、波形失真小、输出电压稳定等特点,并同时具有极佳的EMI指标。本电源采用液晶屏显示，设有直流输入过、欠压保护,直流输入极性接反保护,交流输出过电压、过功率、短路保护,机内过热保护，电池充满自动二级保护、电池下降自动恢复重新充电，风光亏电与故障时市电自动补充供电及可以累计设备自安装使用起的发电总量等一系列功能,使本电源的各项功能指标与时代要求吻合，同时其可靠性具有足够的技术保证。
♠ 输出220v50Hz纯正弦波
♠ 风力发电机机组可联网运行
♠ 风光互补，6kWp太阳能电池输入
♠ 多方位全自动保护与PWM控制系统

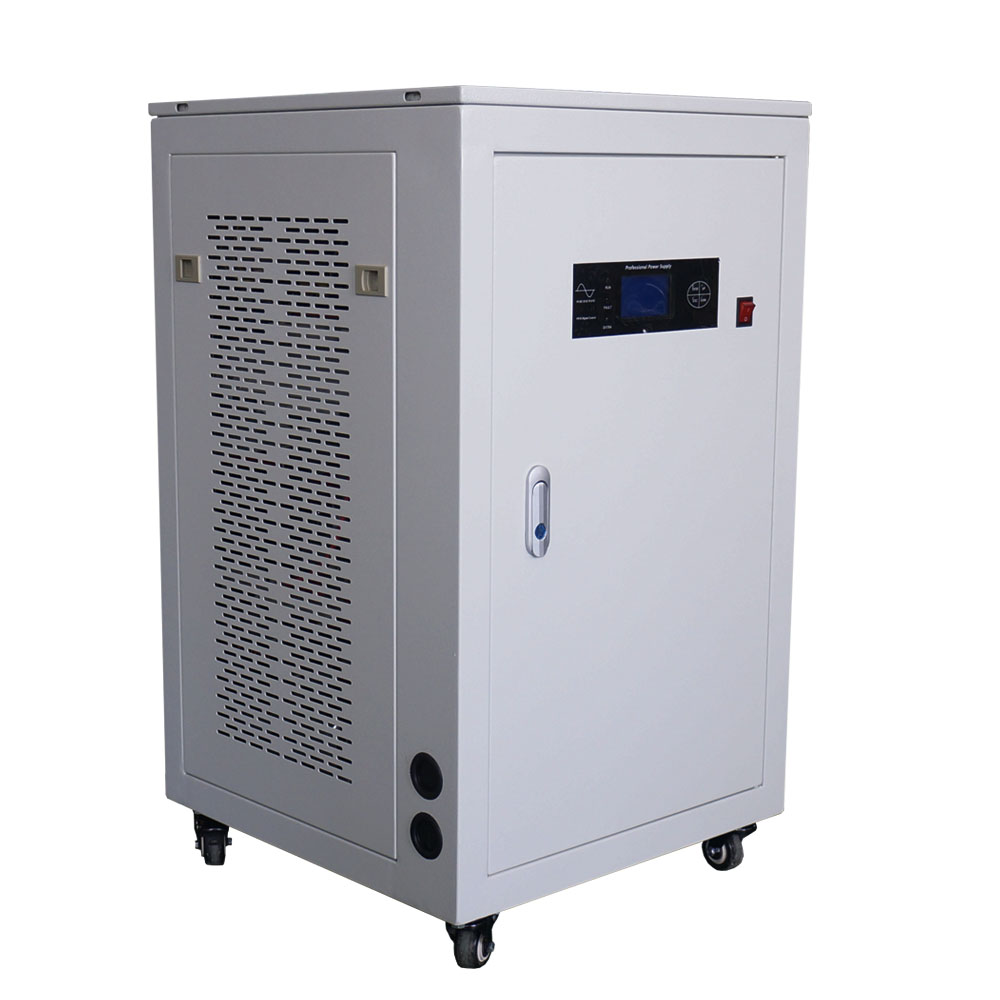

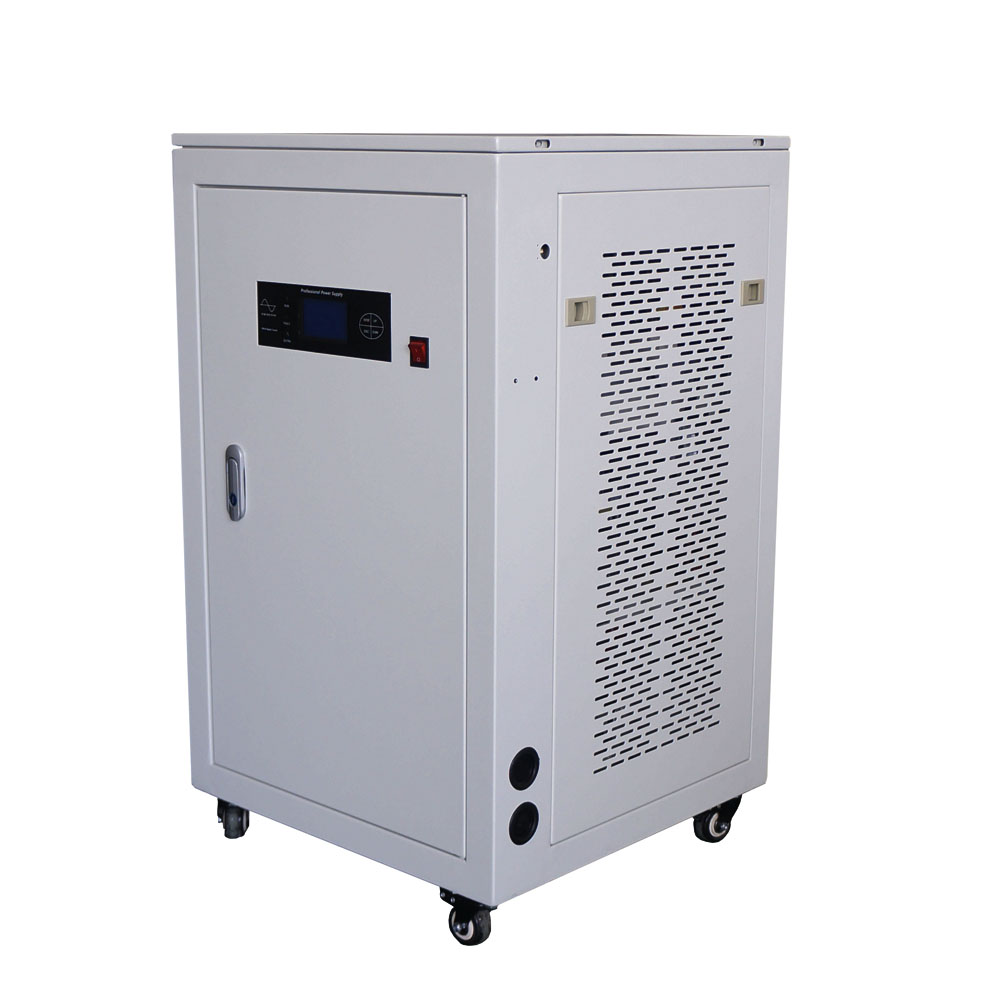

♠ 蓝色液晶屏数显风光发电专用一体柜机
♠ 专设蓄电池充满风机太阳能二级自动保护
♠ 电压、电流、频率、累计发电量实时指示
可选功能：
♠ 市电互补模块
1、市电互补给蓄电池充电，逆变器响应时间0S
2、市电切换不给蓄电池充电，逆变器响应时间5S-20S（可根据客户要求调整）
♠ 风光优先柴油发电补充互补
1、柴油发电给蓄电池充电，逆变器响应时间0S
2、柴油发电不给蓄电池充电，逆变器响应时间5S-20S（可根据客户要求调整）
♠ 风光优先柴油发电和市电作为补充互补

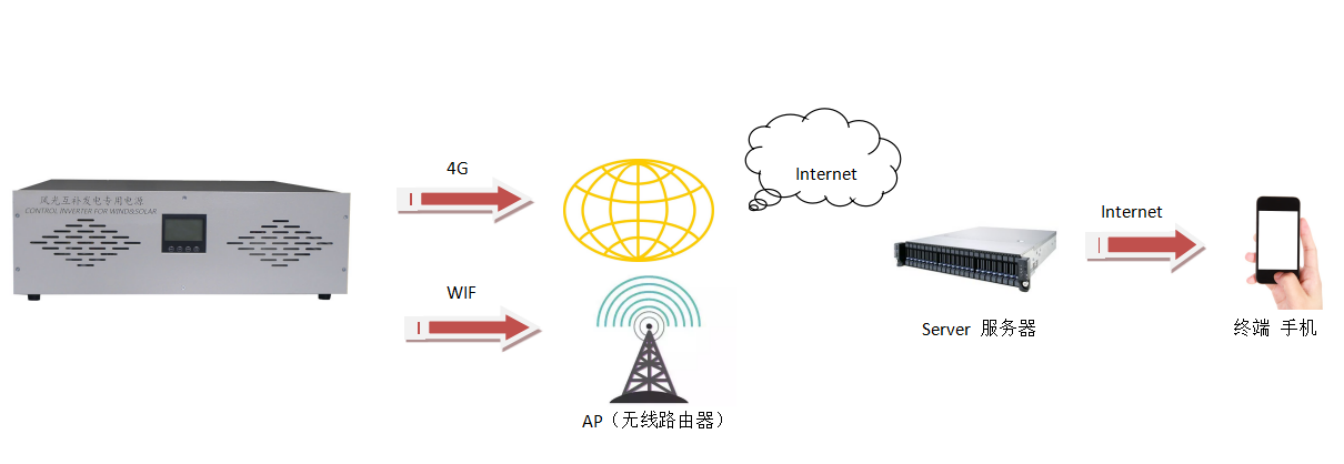

♠ 设有计算机RS232接口，可选择加装远程监控
应用领域：
♠ 独立风光互补发电电站
♠ 独立户用风光互补发电系统
♠ 移动通信基站、高速公路等无人区域的电力供应等
♠ 沿海海岛、偏远山区、边防哨所等电力供应不足或电力短缺的地区
♠ 政府示范工程、景观照明工程、路灯工程等
♠ 移动通信基站、高速公路等无人区域的电力供应等
友情提示：
客户在订购风光互补控制逆变一体机时，需提供以下资料：
♠ 额定的蓄电池电压
♠ 额定的太阳能功率
♠ 额定的风机输出功率
♠ 风机是三相交流、单相直流还是单相交流
♠ 交流输出是单相还是三相
♠ 逆变器的额定输出功率；额定输出电压；额定输出频率
♠ 负载性质：是阻性负载还是感性负载
♠ 是否带市电互补功能：额定交流输入的电压和频率
♠ 有无附加功能
主要技术参数
产品型号 | DWSCI204-120-P | DWSCI204-220-P | DWSCI204-240-P | DWSCI204-360-P |
风力发电机额定输入功率 | 20KW（可多台组网运行） | |||
太阳能额定输入功率 | 6KWp | |||
蓄电池额定电压 | 120V | 220V | 240V | 360V |
风机最大输入电流 | 330A | 180A | 160A | 112A |
风机最大输入功率 | 40kW | |||
卸载开始电压 | 155V | 280V | 310V | 465V |
过充恢复充电电压 | 126V | 226.8V | 252V | 378V |
逆变器输出额定容量 | 10KVA/15KVA/20KVA/30KVA | |||
额定输出电压 | 110/120/220/230/240 VAC | |||
额定输出频率 | 50/60 Hz±0.05Hz | |||
输出波形 | 纯正弦波 | |||
系统控制方式 | PWM | |||
显示方式 | LCD（蓝色液晶屏） | |||
波形失真率（THD） | ≤3%（线性负载） | |||
逆变器效率 | ≥93% | |||
逆变器电路拓扑结构 | 全桥式 | |||
电压调整率 | ±2% | |||
负载调整率 | ±4% | |||
空载损耗 | 0.4A±0.05A | |||
逆变器输入过压保护 | 160V | 288V | 320V | 480V |
过载、短路保护 | ＞22KVA | |||
蓄电池过放保护电压 | 100V | 180V | 200V | 300V |
绝缘等级 | A级 | |||
使用环境 | 干燥、清洁、通风、无易燃、易爆、易腐蚀气体 | |||
环境温度 | -10°～+50°C | |||
相对湿度 | ≤90%（无结露） | |||
使用时间 | 长期连续（视蓄电池容量决定） | |||
重量（Kg） | 约250Kg-350KG | |||
机器尺寸 | 净尺寸：600*800*1600mm | |||
为了更好的服务于客户，我公司可根据客户要求调整和配置参数。 | ||||
注：本公司保留产品变更权利，产品更新恕不另行通知。
