产品介绍
产品特点：

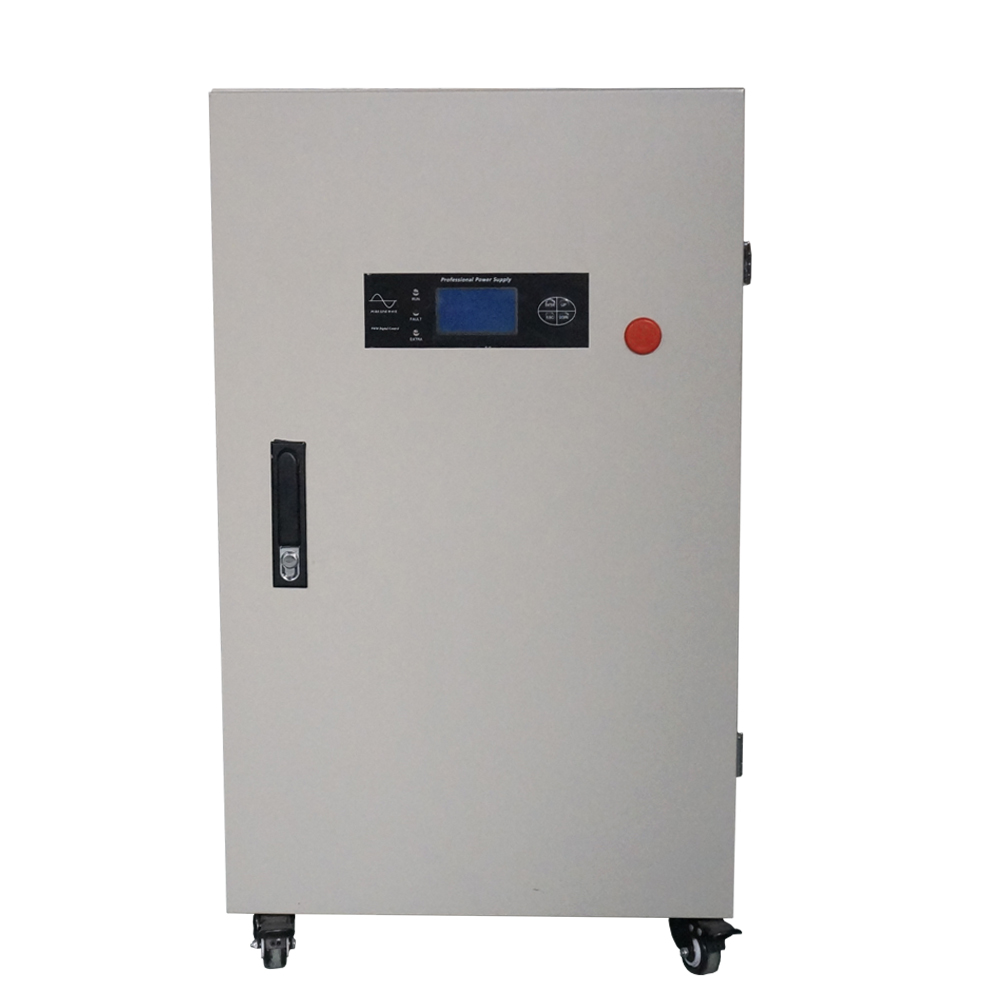

本电源采用STM32 系列(ARM3)专用微处理器(CPU)控制，主电路采用美国仙童M0S或日本三菱公司智能功率IGBT模块(IPM),输出220v50Hz纯正弦波,具有瞬态响应好、波形失真小、输出电压稳定等特点,并同时具有极佳的EMI指标。本电源采用液晶屏显示，设有直流输入过、欠压保护,直流输入极性接反保护,交流输出过电压、过功率、短路保护,机内过热保护，电池充满自动保护、电池下降自动恢复重新充电等一系列保护措施,使电源的各项性能指标和可靠性具有足够的技术保证。
♠ 输出220v50Hz纯正弦波。
♠ 风力发电机太阳能电池互补输入。
♠ 电压、电流、系统状态实时指示。
♠ 多方位全自动保护与PWM控制系统。
♠ 专设蓄电池充满PWM无级卸荷与报警。
♠ 蓝色液晶屏数显风光发电专用一体机。
可选功能：
♠ 市电互补模块
1、市电互补给蓄电池充电，逆变器响应时间0S
2、市电切换不给蓄电池充电，逆变器响应时间5S-20S（可根据客户要求调整）
♠ 风光优先使用柴油发电补充互补
1、柴油发电给蓄电池充电，逆变器响应时间0S
2、柴油发电不给蓄电池充电，逆变器响应时间5S-20S（可根据客户要求调整）
♠ 风光优先使用柴油发电和市电作为补充互补

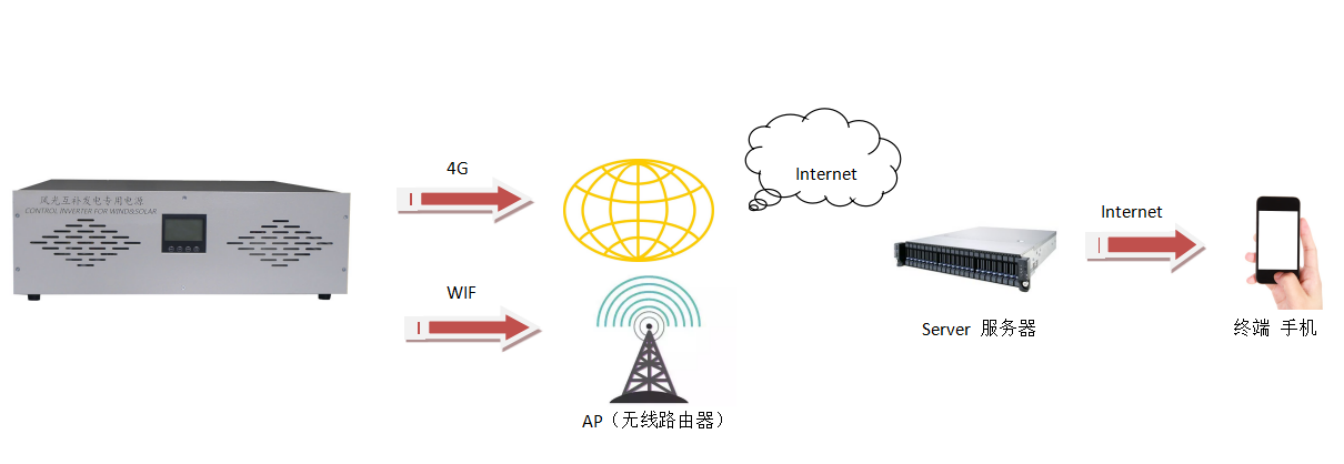

♠ 设有计算机RS232接口，可选择加装远程监控GPRS
应用领域：
♠ 独立风光互补发电电站
♠ 独立户用风光互补发电系统
♠ 移动通信基站、高速公路等无人区域的电力供应等
♠ 沿海海岛、偏远山区、边防哨所等电力供应不足或电力短缺的地区
♠ 政府示范工程、景观照明工程、路灯工程等
♠ 移动通信基站、高速公路等无人区域的电力供应等
友情提示：
客户在订购风光互补控制逆变一体机时，需提供以下资料：
♠ 额定的蓄电池电压
♠ 额定的太阳能功率
♠ 额定的风机输出功率
♠ 风机是三相交流、单相直流还是单相交流
♠ 交流输出是单相还是三相
♠ 逆变器的额定输出功率；额定输出电压；额定输出频率
♠ 负载性质：是阻性负载还是感性负载
♠ 是否带市电互补功能：额定交流输入的电压和频率
主要技术参数
产品型号 | DWSCI503-48-P | DWSCI503-96-P | DWSCI503-120-P | DWSCI503-220-P | DWSCI503-240-P | ||
风力发电机额定输入功率 | 5KW | ||||||
太阳能额定输入功率 | 1500Wp | ||||||
蓄电池额定电压 | 48V | 96V | 120V | 220V | 240V | ||
风机最大输入电流 | 200A | 100A | 80A | 45A | 40A | ||
风机最大输入功率 | 10kW | ||||||
卸载开始电压 | 62V | 124V | 155V | 280V | 310V | ||
过充恢复充电电压 | 50.4V | 100.8V | 126V | 226.8V | 252V | ||
逆变器输出额定容量 | 4KVA/5KVA/6KVA/8KVA | ||||||
额定输出电压 | 110/120/220/230/240 VAC | ||||||
额定输出频率 | 50/60 Hz±0.05Hz | ||||||
输出波形 | 纯正弦波 | ||||||
系统控制方式 | PWM | ||||||
显示方式 | LCD（蓝色液晶屏 3.17英寸） | ||||||
波形失真率（THD） | ≤3%（线性负载） | ||||||
逆变器效率 | ≥93% | ||||||
逆变器电路拓扑结构 | 全桥式 | ||||||
电压调整率 | ±2% | ||||||
负载调整率 | ±4% | ||||||
空载损耗 | 0.5A±0.05A | ||||||
逆变器输入过压保护 | 64V | 128V | 160V | 288V | 320V | ||
过载、短路保护 | ＞4400VA/＞5500VA/＞6600VA＞8800VA | ||||||
蓄电池过放保护电压 | 40V | 80V | 100V | 180V | 200V | ||
绝缘等级 | A级 | ||||||
使用环境 | 干燥、清洁、通风、无易燃、易爆、易腐蚀气体 | ||||||
环境温度 | -10°～+50°C | ||||||
相对湿度 | ≤90%（无结露） | ||||||
使用时间 | 长期连续（视蓄电池容量决定） | ||||||
重量（Kg） | 约100Kg | ||||||
机器尺寸 | 净尺寸：400*450*730mm | ||||||
为了更好的服务于客户，我公司可根据客户要求调整和配置参数。
| |||||||
注：本公司保留产品变更权利，产品更新恕不另行通知。
